Comprendre le conducteur moteur BTS7960B

Le pilote moteur BTS7960B est un composant puissant et polyvalent conçu pour des applications qui nécessitent un contrôle moteur précis, tel que la robotique et l'automatisation industrielle.Cette puce de pilote d'Infineon intègre des fonctionnalités avancées telles que la manipulation élevée, les circuits de protection et la prise en charge de la modulation de la largeur d'impulsion (PWM), ce qui en fait un choix idéal pour les projets qui exigent à la fois la fiabilité et les performances.Dans cet article, nous couvrirons les spécifications clés, les configurations de broches et les avantages de l'utilisation du BTS7960B, ainsi que des conseils pratiques pour optimiser ses performances dans divers cas d'utilisation.

Catalogue

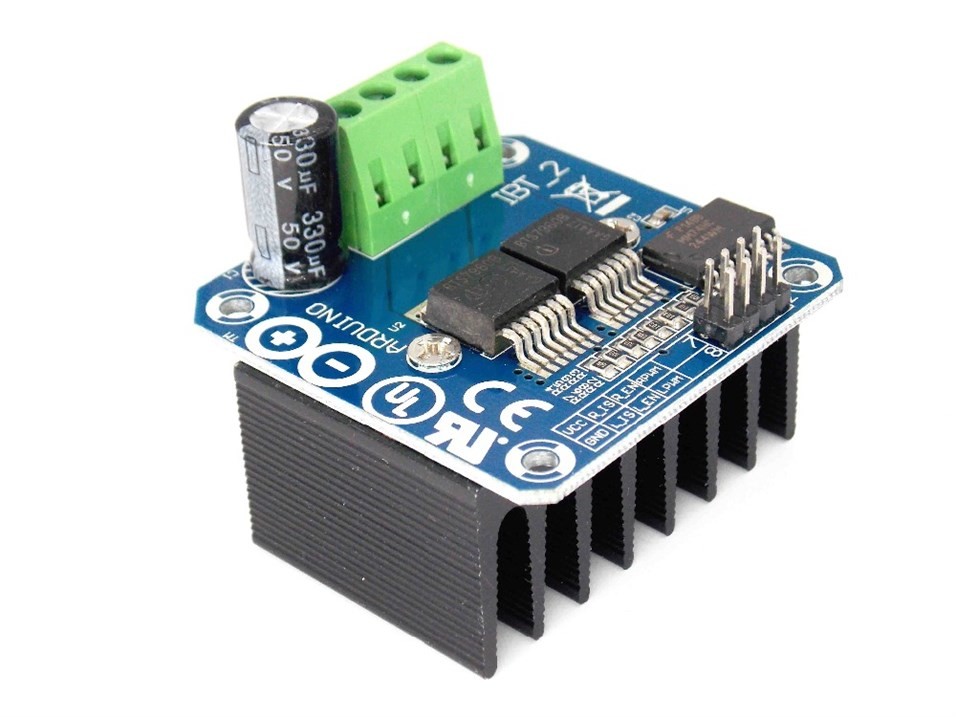

Comprendre le conducteur moteur BTS7960B

Le Bts7960b est une puce de pilote de moteur développée par Infineon, souvent utilisée dans la robotique et les systèmes de contrôle des moteurs.Il est disponible dans le package à 263-7, avec une seule interface de sortie avec sept broches et fait partie de la série Novalithic.Cette puce intègre un MOSFET de haut niveau du canal P, un MOSFET à bascule à canal N et un IC de pilote pour créer une configuration de demi-pont à courte durée robuste adaptée aux applications exigeantes.

Construit avec la technologie MOS verticale, le BTS7960B réduit la résistance sur la résistance, améliorant les performances globales.La conception de la puce élimine le besoin d'une pompe de charge dans la commutation du canal P élevé, ce qui aide à minimiser l'interférence électromagnétique (EMI).Il fonctionne avec des entrées de niveau logique et propose des fonctionnalités telles que les diagnostics et les taux de balayage réglables pour un contrôle et une fiabilité améliorés.Le BTS7960B est également équipé de garanties qui gèrent efficacement les variations de température, de tension et de courant pour assurer un fonctionnement en douceur dans diverses conditions.

Alternatives et substituts

• Btn7960bauma1

• DRV8871

• L298N

• L293d

• L6203

• LMD18200

• Tb6612fng

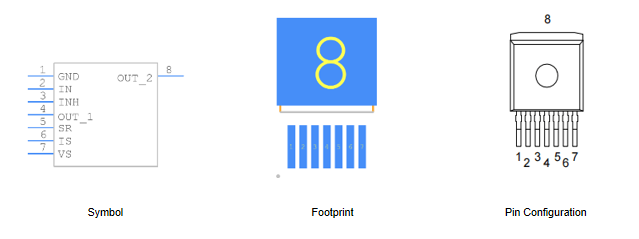

Symbole, empreinte et configuration des broches de BTS7960B

Le module BTS7960B est équipé de sept broches distinctes, chacune servant un objectif spécifique pour faciliter les opérations du module et la fonctionnalité globale.

PIN 1 (GND)

Cette broche établit la connexion à la terre, assurant la stabilité dans le circuit électrique.Une mise à la terre sécurisée aide à prévenir les fluctuations de tension et maintient les performances cohérentes de l'appareil.

PIN 2 (IN)

Cette broche est utilisée pour contrôler l'activation de l'interrupteur haut ou bas.Il joue un rôle clé dans la modulation du comportement du circuit, permettant une gestion précise du signal et un fonctionnement efficace de commutateur.

PIN 3 (INH)

Lorsqu'il est réglé sur bas, cette broche active le mode de sommeil pour réduire la consommation d'énergie.Cette fonctionnalité est bénéfique pour les applications d'économie d'énergie, telles que les appareils alimentés par batterie, où la gestion de l'alimentation est essentielle.

PIN 4, broche 8 (OUT)

Ces broches agissent comme les canaux de sortie de sortie.Il est essentiel de comprendre le flux de courant à travers ces sorties pour concevoir des circuits avec une gestion de charge appropriée, garantissant des performances fiables dans différents scénarios.

PIN 5 (SR)

Cette broche se connecte à la masse à travers une résistance pour ajuster la vitesse de balayage.Le contrôle du taux de balayage aide à minimiser l'interférence électromagnétique et à atteindre des transitions plus lisses, ce qui est particulièrement utile dans les applications à grande vitesse.

PIN 6 (IS)

Cette broche est responsable de la détection actuelle et du diagnostic.La détection précise du courant permet une surveillance en temps réel et fournit des données précieuses pour la maintenance et les ajustements, ce qui peut aider à prolonger la durée de vie de l'appareil.

PIN 7 (vs)

Cette broche fournit la tension nécessaire pour alimenter le module.Une entrée de tension stable et conforme est nécessaire pour maintenir les composants électroniques fiables et empêcher les problèmes de système potentiels.

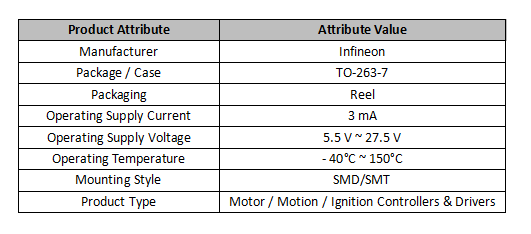

Paramètres techniques

Caractéristiques de BTS7960B

Compatibilité logique et plage de températures

Le BTS7960B est conçu avec des entrées basées sur la logique qui fonctionnent bien avec les circuits logiques modernes, ce qui en fait un choix approprié pour diverses applications.Il peut fonctionner à des températures allant de -40 ° C à 150 ° C, ce qui lui permet de fonctionner de manière fiable dans diverses conditions environnementales.

Manipulation de charge inductive et contrôle PWM

Cet appareil peut gérer les charges inductives et prend en charge la modulation de la largeur d'impulsion (PWM) jusqu'à 25 kHz, offrant un contrôle précis sur les opérations du moteur.Cette fonctionnalité est particulièrement utile dans des applications telles que les véhicules électriques et l'automatisation industrielle, où PWM aide à améliorer l'efficacité et les performances.

Caractéristiques de protection

Le BTS7960B comprend plusieurs caractéristiques protectrices, telles que la limitation du courant et la protection sur-température.Il possède également une protection en court-circuit et un verrouillage de sous-tension (UVLO), améliorant sa fiabilité et empêchant les dommages dans les systèmes complexes.

Intégration facile et conception flexible

Avec des MOSFET intégrés et des packages compacts en surface comme le TO-263-8, cet appareil est facile à intégrer dans les conceptions existantes.Sa forme compacte le rend idéal pour les applications avec un espace limité, en maintenant une gestion efficace de l'énergie sans compromettre les performances.

Pour les avantages et les inconvénients de BTS7960B

Avantages

Le BTS7960B propose une gamme de fonctionnalités de sécurité qui le rendent adapté à diverses applications.Il offre une protection contre les surcharges, les pointes de température et les courts-circuits, améliorant la durabilité et la fiabilité globales du système.Sa conception simple nécessite peu de composants supplémentaires, ce qui rend l'intégration simple pour les ingénieurs expérimentés et les débutants.L'efficacité énergétique élevée de l'appareil permet de réduire la consommation d'énergie, ce qui est de plus en plus pertinent dans l'accent mis actuel sur les solutions d'économie d'énergie.Cette intégration facile contribue également à une amélioration de la stabilité et des performances du système, ce qui en fait un choix fiable pour le déploiement dans différentes industries.

Désavantage

Malgré ses forces, le BTS7960B est livré avec certains inconvénients.Son prix plus élevé, par rapport à d'autres composants similaires, peut ne pas en faire le premier choix pour les projets avec des budgets limités.La gamme de fonctionnalités de l'appareil nécessite un investissement initial plus élevé, ce qui pourrait être difficile à justifier lorsque le financement est limité.De plus, un bon alignement du courant, de la tension et de la résistance est nécessaire pour obtenir les meilleures performances.Cette exigence ajoute de la complexité au processus de conception, ce qui rend nécessaire d'avoir une bonne compréhension de ces facteurs pour tirer le meilleur parti de l'appareil.

Amélioration des performances BTS7960B

Sélection des moteurs appropriés

Le choix des moteurs qui correspondent à la puissance et aux spécifications de courant de BTS7960B permet d'assurer un fonctionnement en douceur et minimise l'usure sur le moteur et le conducteur.Comprendre les caractéristiques de charge et les exigences d'application peut aider à faire une sélection éclairée, améliorant finalement la fiabilité du système.

Mise en œuvre des techniques de gestion de la chaleur

Compte tenu des demandes de puissance élevées du BTS7960B, une gestion efficace de la chaleur est nécessaire pour empêcher la surchauffe.L'ajout de dissipateurs de chaleur ou de mécanismes de refroidissement peut maintenir l'équilibre et les performances du système.La surveillance et les ajustements réguliers peuvent encore améliorer la stabilité et prolonger la durée de vie des composants.

Optimisation des circuits de conduite

L'amélioration de l'efficacité du circuit du conducteur peut réduire la consommation d'énergie et améliorer les performances globales.La réduction de la consommation d'énergie inutile aide à maintenir les fonctionnalités tout en soutenant les objectifs d'économie d'énergie.Les évaluations de performance de routine peuvent révéler des possibilités de réglage fin et d'amélioration.

Alignez le contrôle PWM avec les exigences du moteur

Le contrôle PWM aide à gérer la vitesse du moteur et le courant.L'obtention de performances optimales consiste à régler les fréquences PWM entre 1 et 10 kHz, ajustées en fonction des besoins spécifiques de chaque moteur.L'alignement de ces paramètres avec les besoins moteurs peut considérablement augmenter l'efficacité du système, en particulier dans des conditions de fonctionnement variables.

Réglage de la configuration de la résistance de la broche SR

Une configuration appropriée de la résistance à la broche SR est cruciale pour contrôler les taux de conversion et minimiser la perte d'énergie.L'adaptation de cette configuration à l'application spécifique consiste à considérer divers facteurs de fonctionnement.Le tirage de l'expérience peut guider ces ajustements pour obtenir de meilleures performances.

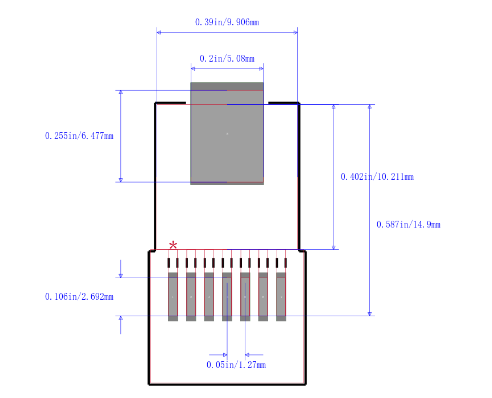

Différentes options d'emballage pour BTS7960B

Le BTS7960B est disponible en deux options d'emballage: à 263-7 et à 252-15.Chacun répond à des besoins différents, offrant des avantages spécifiques en fonction de la demande.Le package TO-263-7 est le mieux adapté aux situations qui nécessitent une forte manipulation d'énergie et une gestion efficace de la chaleur.Sa conception aide à réguler la chaleur, ce qui est essentiel dans les environnements haute puissance.Les applications automobiles et industrielles, où la température peut avoir un impact sur la stabilité et les performances, favorisent souvent cet ensemble.L'ajout de coussinets thermiques ou de dissipateurs de chaleur peut améliorer encore sa fiabilité à long terme.

D'un autre côté, le package TO-252-15 est idéal pour les besoins généraux de puissance sans exigences de refroidissement intensives.Sa taille compacte et son intégration facile le rendent adapté aux électroniques grand public et aux applications qui n'ont pas besoin d'une gestion thermique avancée.L'optimisation de la disposition de la carte de circuit imprimé peut améliorer encore son efficacité et ses performances avec un minimum de mesures de refroidissement.

Les deux packages comportent des épingles pour l'alimentation, le contrôle et la mise à la terre, garantissant des performances fiables.L'organisation de ces broches réduit stratégiquement la résistance et maintient des fonctionnalités cohérentes.Lors de l'intégration de ces packages dans des systèmes plus grands, des facteurs tels que la longueur de trace, l'impédance et la connectivité peuvent avoir un impact significatif sur les performances globales.

Comprendre comment utiliser chaque option d'emballage conduit efficacement à de meilleurs choix de conception.Alors que les tendances technologiques évoluent vers des tailles plus petites et une plus grande efficacité énergétique, ces styles d'emballage continueront de s'adapter.Ce changement ouvre de nouvelles possibilités de stratégies d'innovation et de conception, encourageant une approche axée sur le développement des produits.

Applications élargies de BTS7960B

Considérations de disposition

Lorsque vous traitez avec des courants élevés et des temps de commutation plus rapides, une attention particulière doit être accordée à la disposition des PCB.Dans les conceptions de ponts électriques, la minimisation de l'inductance parasite est essentielle, car elle a un impact sur les performances des ponts de commutation haute puissance.Le BTS7960B n'a pas de broches séparées pour la masse d'alimentation et la terre logique, il est donc important de minimiser le décalage entre la connexion à la terre des composants tels que la résistance de vitesse de balayage, la résistance de sens actuel et la broche de terre de l'appareil (GND / broche1).Si le BTS7960B est utilisé dans une configuration de pont H ou de pont B6, il est recommandé de maintenir le décalage de tension entre les broches GND de différents appareils aussi petits que possible.

L'utilisation de condensateurs en céramique de VS à GND près de chaque appareil aide à fournir un courant à l'étape de commutation à travers un chemin d'inductance faible, ce qui réduit le bruit et le rebond à la terre.Une valeur de condensateur appropriée à cet effet est d'environ 470 NF.De plus, pour protéger les entrées numériques des courants excessifs causés par des pics de tension induits, les résistances en série dans la plage de 10 kΩ doivent être utilisées.

Champs d'application de BTS7960B

Le BTS7960B peut être utilisé dans un large éventail d'applications, notamment:

• Contrôle de mouvement du robot

• Drives motrices pour les appareils électroménagers (par exemple, les machines à laver, les climatiseurs)

• Systèmes de contrôle des moteurs dans l'automatisation industrielle

• Contrôle du moteur pour les véhicules électriques (par exemple, vélos électriques, scooters)

Questions fréquemment posées [FAQ]

1. Qu'est-ce que le BTS7960B?

Le BTS7960B est un double conducteur de moteur H-pont H capable de contrôler les moteurs DC et pas à pas.Il est utilisé dans une variété d'applications en raison de sa flexibilité et de ses performances.

2. Quelles sont ses limites de température?

Le BTS7960B peut fonctionner dans une plage de température de -40 ° C à 150 ° C, ce qui le rend adapté à divers environnements, que ce soit dans des moteurs haute performance ou des paramètres industriels exigeants.

3. Quelle est sa fonction principale?

La fonction principale du BTS7960B est un contrôle moteur précis, ainsi qu'une protection contre la force électromotive arrière (EMF), ce qui aide à maintenir la stabilité du système même lorsqu'il s'agit de modifications des charges.

4. Où est-il couramment utilisé?

Le BTS7960B est souvent utilisé dans les véhicules motorisés, l'automatisation industrielle et d'autres applications qui nécessitent un contrôle moteur précis.Sa polyvalence en fait un choix fiable pour les projets visant à améliorer l'efficacité et l'innovation dans les conceptions mécaniques.L'incorporation de ce CI peut améliorer à la fois la fiabilité et l'adaptabilité des solutions d'ingénierie.
