Régulateur LM338: Pinout, circuit et alternatives

Cet article explore le régulateur de tension LM338, célébré pour sa polyvalence et ses performances robustes dans une variété d'applications électroniques.Il fournit une tension de sortie réglable et prend en charge les charges jusqu'à 5 ampères pour une large gamme de projets techniques.Ici, nous nous plongeons dans les fonctionnalités du LM338, ses applications pratiques et les détails techniques qui sous-tendent son admiration et son utilisation généralisées.

Catalogue

1. Quel est le régulateur de tension LM338?

2. Configuration de la broche LM338

3. Symbole LM338, empreinte et modèle CAO

4. Caractéristiques du LM338

5. LM338 Spécifications techniques

6. LM338 Alternatives et équivalents

7. Diagramme fonctionnel de LM338

8. Conception de disposition LM338

9. Circuits du LM338

10. Applications du LM338

11. Emballage LM338

12. Informations sur le fabricant LM338

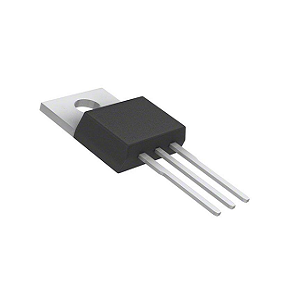

Qu'est-ce que le régulateur de tension LM338?

Le LM338 Émerge comme un régulateur de tension positif à trois terminaux à multiples facettes, logé de manière pratique dans un package à 220.Son objectif principal est de fournir une tension de sortie cohérente et réglable entre 1,2 V et 32 V CC.Il fonctionne de manière optimale avec une capacité d'entrée atteignant jusqu'à 40 V et est fréquemment déployé dans des environnements qui exigent une stabilisation précise de la tension.Le principe opérationnel oblige le maintien d'une tension d'entrée de manière cohérente 2 à 3V supérieure au niveau de sortie souhaité.Par exemple, pour obtenir une sortie 5V stable, une entrée minimale de 7V est requise, fournissant une robustesse lors des fluctuations d'entrée.Cette considération tient dans des scénarios en utilisant des dispositifs à batterie ou des alimentations de charge variable.

Le LM338 possède la capacité de fournir des sorties actuelles jusqu'à 5A, ce qui en fait une option préférée dans les circonstances où les limitations actuelles du LM317 deviennent apparentes.Il devient bénéfique pour les exigences à courant élevé dans les amplificateurs de puissance et les applications LED haute puissance.Un trait convaincant de ce régulateur est son besoin minimal de composants externes, seuls deux condensateurs et deux résistances sont nécessaires, permettant des ajustements de tension de sortie précis.Le calcul des valeurs de résistance nécessaires peut être effectué commodément à l'aide d'outils en ligne, garantissant une précision et une efficacité entre diverses applications électroniques.

Configuration de la broche LM338

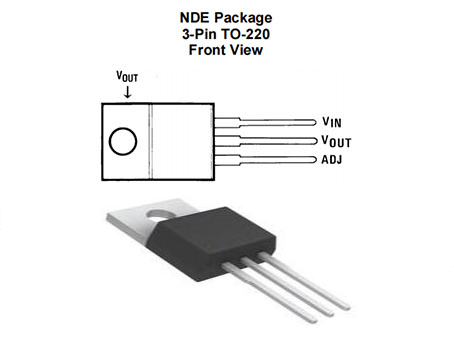

LM338 Pinout

ÉPINGLE			E / S	DESCRIPTION
NOM	À 220	Canaliser	E / S	DESCRIPTION
Adj	1	1	je	Pin de réglage de tension de sortie.Connectez-vous à une résistance Divider pour définir V_O
V_DANS	3	2	je	Pin d'entrée de fourniture
V_DEHORS	2	Cas	O	Broche de sortie de tension

Symbole LM338, empreinte et modèle CAO

LM338 Symbol

LM338 Footprint

LM338 CAD Model

Caractéristiques du LM338

Capacités de courant de sortie

Le LM338 se démarque en raison de sa capacité à fournir un courant de sortie régulier allant jusqu'à 5A, les pics atteignant 7A.Cela en fait un choix robuste pour des applications exigeantes variées, garantissant une puissance continue et fiable.Beaucoup ont apprécié cette capacité à fonctionner sous une charge continue, le trouvant rassurant dans les scénarios où les performances doivent rester sans faille.

Plage de tension de sortie réglable

Le LM338 offre une plage de tension flexible, réglable de 1,2 V à 32 V, répondant à diverses demandes d'application.Cette adaptabilité permet un réglage de tension précis, très admiré dans les conceptions électroniques personnalisées.La réflexion sur les applications potentielles qui peuvent bénéficier de cette gamme inspire souvent son utilisation dans les efforts créatifs, tels que les unités de puissance ou les systèmes sur mesure nécessitant un contrôle de tension variable.

Garanties de protection

Le composant propose des garanties essentielles, y compris la protection de court-circuit et l'arrêt thermique, ce qui améliore sa sécurité et sa durée de vie.Ces mécanismes agissent comme dissuasifs contre les conditions défavorables, protégeant les circuits des anomalies imprévues.Dans les environnements où la stabilité du circuit est en cours d'essai fréquent, ces caractéristiques de protection ont servi de boucliers pour protéger les investissements en toute confiance.

Conception de simplicité

Enveloppé dans un package à 220, le LM338 nécessite des composants externes minimaux, nécessitant seulement deux résistances pour le réglage de la sortie.Cette conception simple réduit la complexité de son application et réduit les coûts pour les projets commerciaux et personnels.D'autres ont souvent salué cette intégration transparente, ce qui simplifie le processus tout en préservant la pleine fonctionnalité.

Aspects de conformité et de fiabilité

L'adhésion aux normes ROHS3 met en évidence le dévouement du LM338 à la sécurité environnementale, tandis que sa régulation thermique assurée et ses limites de courant cohérentes signifient la fiabilité.Plusieurs projets ont récolté les récompenses de ces assurances, offrant un aperçu de l'influence des réglementations avancées sur les délais de développement de produits et l'accessibilité du marché.À mesure que la motivation de l'électronique respectueuse de l'environnement progresse, une telle conformité aligne l'éco-conscience avec des solutions fiables de qualité industrielle.

Spécifications techniques LM338

Spécifications techniques, caractéristiques et paramètres du Texas Instruments LM338, ainsi que des composants qui correspondent ou ressemblent étroitement aux spécifications du LM338T / NOPB.

Taper	Paramètre
Statut de cycle de vie	Actif (dernier mis à jour: il y a 3 jours)
Placage de contact	Étain
Type de montage	Par le trou
Nombre d'épingles	3
Température de fonctionnement	0 ° C ~ 125 ° C
Code JESD-609	E3
Statut de partie	Actif
Nombre de terminaisons	3
Code ECCN	EAR99
Dissipation de puissance maximale	25W
Nombre de fonctions	1
Note actuelle	5A
Comptage des broches	3
Tension de sortie	37v
Courant de sortie maximum	5A
Tension d'alimentation min	3V
Délai d'usine	6 semaines
Monter	Par le trou
Package / étui	À 220-3
Poids	2.298097G
Conditionnement	Tube
Code pbfree	Oui
Niveau de sensibilité à l'humidité (MSL)	1 (illimité)
Terminaison	Par le trou
Cote de puissance	25W
Position terminale	CÉLIBATAIRE
Pas de terminal	2,54 mm
Numéro de pièce de base	LM338
Nombre de sorties	1
Type de sortie	Réglable
Tension d'alimentation maximale	40V
Configuration de sortie	Positif
Dissipation de puissance	25W
Tension de sortie maximale	37v
Tension d'entrée min	4.2v
Psrr	75 dB ~ 60 dB (120 Hz)
Tension de dépôt	3 mV
Tension de sortie min	1.2 V
Réglementation de charge-max (%)	1%
Hauteur	4,7 mm
Largeur	10,16 mm
Atteindre SVHC	Pas de SVHC
Statut ROHS	ROHS3 conforme
Courant de repos	3MA
Tension - sortie (min / fixe)	1.24 V
Caractéristiques de protection	Sur la température, court-circuit
Tension de référence	1.29 V
Tension de dépôt1-nom	2.7 V
Ratio de rejet de l'alimentation (PSRR)	75 dB
Réglementation de ligne-max (%)	0,08%
Longueur	14.988 mm
Épaisseur	4,572 mm
Durcissement des rayonnements	Non
Avance libre	Avance libre

LM338 Alternatives et équivalents

Numéro de pièce	Description	Fabricant
LM338N-1	2.2W, 1 canal, amplificateur audio, PDIP14	Texas Instruments
NJM386M- (T1)	Amplificateur audio, 0,5W, 1 canal (s), 1 func, bipolaire, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (T2)	Amplificateur audio, 0,5W, 1 canal (s), 1 func, bipolaire, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (TE2)	Amplificateur audio, 0,5W, 1 canal (s), 1 func, bipolaire, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (TE1)	Amplificateur audio, 0,5W, 1 canal (s), 1 func, bipolaire, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (TE3)	Amplificateur audio, 0,5W, 1 canal (s), 1 func, bipolaire, PDSO8, DMP-8	New Japan Radio Co Ltd
NJM386M- (TE4)	Amplificateur audio, 0,5W, 1 canal (s), 1 func, bipolaire, PDSO8, DMP-8	New Japan Radio Co Ltd
LM338T / NOPB	À 220-3, courant de sortie max 5 A, tension d'entrée min 4.2 V, tension de sortie min 1,2 V, tension de dépôt 3 mV	Texas Instruments
LM317BTG	À 220-3, courant de sortie maximum 500 mA, tension d'entrée min 4.2 V, tension de sortie min 1,2 V, tension de dépôt 2,1 V	En semi-conducteur
LM217T	À 220-3, courant de sortie max 400 mA, tension d'entrée min 4.2 V, tension de sortie min 1,2 V, tension de dépôt 1,95 V	Stmicroelectronics
LM317TG	À 220-3, courant de sortie max 400 mA, tension d'entrée min 4.2 V, tension de sortie min 1,2 V, tension de dépôt 2,25 V	En semi-conducteur
LM317MBTG	À 220-3, courant de sortie maximum 1,5 A, tension d'entrée min 4.2 V, tension de sortie min 1,2 V, tension de dépôt -	En semi-conducteur

Diagramme fonctionnel de LM338

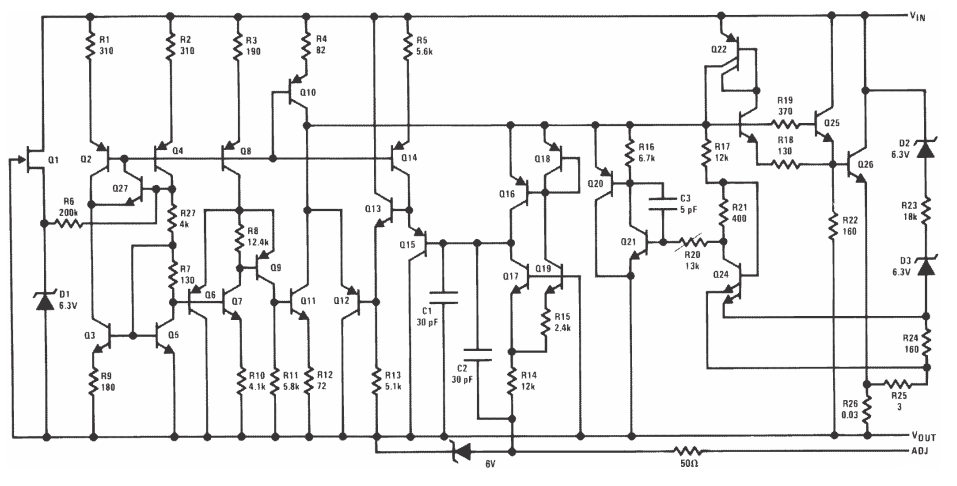

LM338 Functional Block Diagram

Conception de mise en page LM338

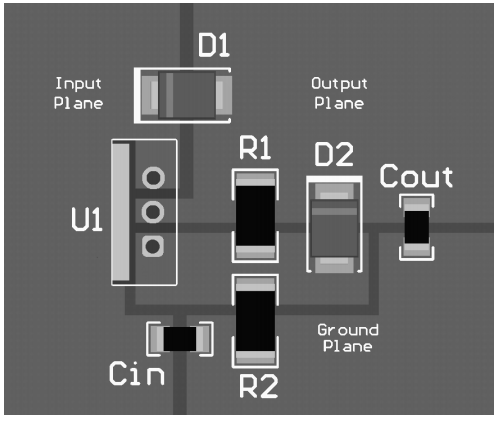

LM338 Layout

Circuits du LM338

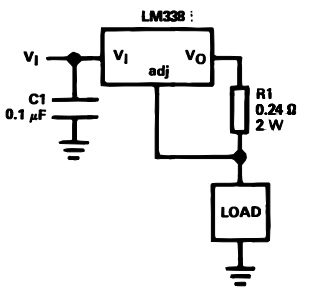

5A Current Regulator Circuit

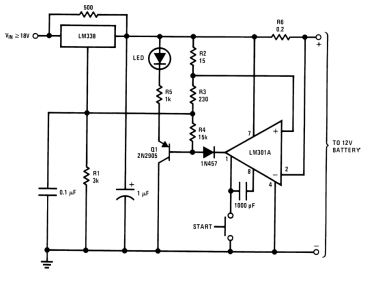

12-V Battery Charger Circuit

Applications du LM338

Fournitures commerciales et éducatives

L'intégration du LM338 en milieu commercial et éducatif est motivée par son aptitude à la régulation flexible de la tension, jouant un rôle dans les laboratoires électroniques et les salles de classe.Ces alimentations offrent une source d'énergie fiable, nourrissant la curiosité naissante des jeunes esprits dans les salles de classe et affinant la précision requise dans les milieux de laboratoire électronique.Dans les environnements commerciaux, ils servent à élever les performances de l'équipement avec une livraison de tension inébranlable, renforçant subtilement l'engagement envers la qualité qui sous-tend les résultats opérationnels réussis.

Équipement d'électricité de laboratoire

Les paramètres de laboratoire prospèrent sur la précision et la stabilité dans les sources d'énergie lors de la réalisation d'expériences complexes ou de test des circuits électroniques.Le LM338, avec sa sortie de tension inébranlable, est un élément principal de ces scénarios exigeants.Les chercheurs trouvent la satisfaction des ajustements de petite tension rendus possibles par le LM338, sachant que ces ajustements peuvent catalyser les résultats révolutionnaires, soutenant ainsi l'esprit d'innovation et de découverte.

Circuits de bas de la tension

L'adaptation des niveaux de tension plus élevées pour être compatibles avec des composants électroniques délicats est une tâche délicate, où les circuits de la tension de la tension deviennent importants.Le LM338 brille brillamment dans ces applications, garantissant des composants de réduction de tension et de sauvegarde sans couture à partir de dommages potentiels en raison des irrégularités de tension.En particulier dans l'automatisation industrielle, où la fiabilité de l'équipement est au cœur des opérations, ces caractéristiques gagnent encore plus importantes.

Chargeurs de batterie

Dans la conception efficace du chargeur de batterie, le LM338 offre une sortie personnalisable adaptée à divers types de batteries.Ses prouesses dans la régulation des courants de charge et des tensions influencent directement l'extension de la durée de vie et des performances de la batterie.L'évolution du LM338 peut élever un chargeur standard à celui qui optimise la charge, prolongeant finalement le cycle de vie de l'appareil.

Solutions d'énergie solaire

À mesure que les énergies renouvelables gagnent du terrain, le rôle du LM338 dans les solutions d'énergie solaire devient plus prononcée.Il aide à la conversion et à la stabilisation de la tension provenant de panneaux solaires, contribuant à l'amélioration de l'efficacité et de la fiabilité du système solaire.Les énergies renouvelables émergeant comme un clin d'œil aux futurs durables, la flexibilité et la résilience du LM338 pour équilibrer les résultats solaires fluctuants soutiennent cette transition vers des solutions durables.

Configuration des microcontrôleurs

Les niveaux de tension précis sont importants dans les configurations de microcontrôleur pour assurer des performances transparentes.Le LM338 relève de ce défi en fournissant des solutions d'alimentation adaptables pour répondre à divers besoins en microcontrôleur.Que ce soit dans les étapes du prototypage ou des projets finaux, sa polyvalence se démarque.

Convertisseurs DC-DC

Servant d'élément robuste dans les convertisseurs DC-DC, le LM338 facilite les transitions entre les technologies différentes avec une dépense énergétique minimale.Cette capacité devient utilisée dans des systèmes complexes où la conservation de l'efficacité et la réduction de l'impact thermique sont nécessaires.L'intégration du LM338 optimise les processus opérationnels, reflété dans les économies de coûts et les performances du système renforcées.

Instruments portables

Dans la conception d'instruments portables, l'équilibre du poids, de la taille et de l'efficacité énergétique est de plus en plus considérable.Le LM338 s'intègre parfaitement à ce solde, offrant une réglementation de tension compacte et efficace adaptée aux applications portables dans diverses disciplines.Des équipements médicaux aux appareils de test mobiles, le LM338 assure des fonctionnalités fiables dans un éventail d'environnements difficiles.

Alimentation réglable

Le LM338 joue un rôle dans le développement de fournitures d'alimentation réglables adaptées à des demandes d'application spécifiques.Ces fournitures s'avèrent inestimables dans les phases de tests et de développement, offrant la liberté d'explorer les conditions de fonctionnement idéales pour une multitude d'appareils.Grâce à une approche nuancée de la gestion de l'alimentation, le LM338 aide à favoriser un large éventail d'innovations techniques.

Emballage LM338

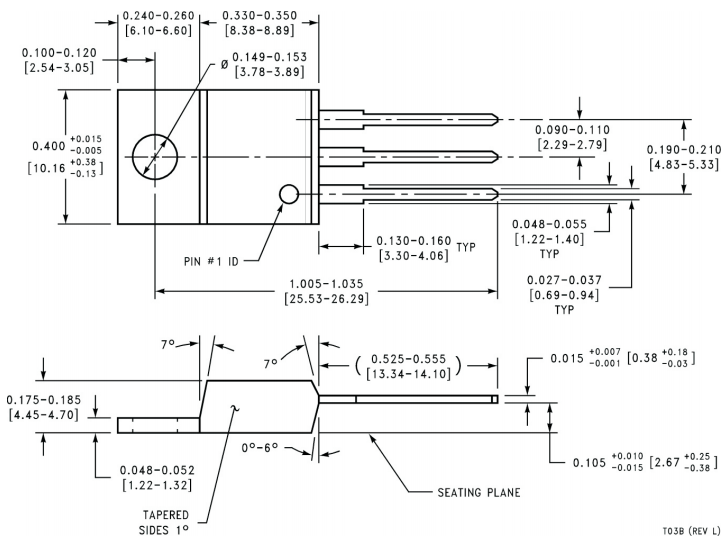

LM338 Package

Informations sur le fabricant LM338

Texas Instruments se distingue comme une entreprise de semi-conducteurs principale, réputée pour son développement de pointe de puces analogiques et de processeurs intégrés.La gamme de produits de l'entreprise, en bonne place avec le LM338 largement apprécié, met en évidence son rôle influent dans la Global Semiconductor Arena.Avec environ 45 000 brevets couvrant le monde, l'engagement sans faille de TI envers l'innovation met en valeur ses prouesses technologiques.Le remarquable héritage d'innovation de Texas Instruments, combiné à ses contributions à l'avancement technologique, l'ancre comme un pilier de l'industrie.La poursuite constante de l'excellence et des applications tangibles établit une atmosphère énergique amorcée pour le triomphe et l'évolution en cours.

Fiche technique PDF

À propos de nous

ALLELCO LIMITED

Allelco est un seul guichet international Distributeur de services d'approvisionnement des composants électroniques hybrides, engagés à fournir des services complets d'approvisionnement et de chaîne d'approvisionnement des composants pour les industries mondiales de fabrication et de distribution électroniques, y compris les usines mondiales mondiales d'OEM et les courtiers indépendants.
Lire la suite

Enquête rapide

Veuillez envoyer une demande, nous répondrons immédiatement.

Quantité

Modèle de produit
Nom du contact
Raison sociale
Adresse électronique
Téléphone
Remarques / Notes

Questions fréquemment posées [FAQ]

1. Quelle est la différence entre la puce LM138 et la puce LM338?Les paramètres sont-ils les mêmes?

Les circuits intégrés LM138 et LM338 partagent de nombreux traits de performance de base mais diffèrent notamment dans leur résistance aux variations de température.Le LM138 est fabriqué pour effectuer de manière fiable sur une large plage de températures de -55 ° C à 150 ° C, offrant une fiabilité accrue dans des conditions exigeantes.Le LM338, en revanche, fonctionne efficacement entre 0 ° C et 125 ° C.Cette divergence met en évidence la nécessité de choisir le bon CI basé sur le contexte environnemental.Dans les applications pratiques, être capable de supporter des températures extrêmes peut affecter considérablement les performances et la durée de vie des systèmes électroniques.

2. Quelles sont les précautions pour l'utilisation de LM338?

Chaîne de chaleur: Pour contrer la dissipation substantielle de puissance, une chaleur solide est nécessaire.Cela soutient non seulement les performances de l'appareil, mais réduit également la dégradation potentielle au fil du temps.

Filtrage capacitif: utilisez de grands condensateurs de filtre aux côtés de plus petits parallèles pour atténuer efficacement le bruit à haute fréquence.C'est bon pour la stabilité du circuit, une leçon souvent apprise, travaillant avec une électronique délicate.

Manipulation de la charge de sortie: les connexions directes des grandes charges capacitives à la sortie sont mal avisées en raison de complications de circuit de protection potentielles.D'autres montrent que l'utilisation de connexions indirectes ou de mise en mémoire tampon peut gérer efficacement ces préoccupations.

3. Quels sont les avantages et les inconvénients de LM338 et LM317 comme alimentation réglable?

Capacité de courant: avec une sortie de courant 5A robuste, le LM338 est adapté aux tâches de haute puissance, tandis que le LM317 fournit 1,5A, idéal pour les applications nécessitant moins de puissance.

Plage de tension: Bien que le LM317 offre une plage de tension de sortie plus large de 1,2 V à 37 V, le LM338 gère les besoins dans sa plage de 1,2 V à 32 V, collant un équilibre précis à diverses fins de régulation.

Marge de tension d'entrée-sortie: le LM317 excelle légèrement avec un différentiel de tension de sortie d'entrée maximum plus élevé, offrant un léger avantage concurrentiel dans certains scénarios techniques exigeant une forte flexibilité.
