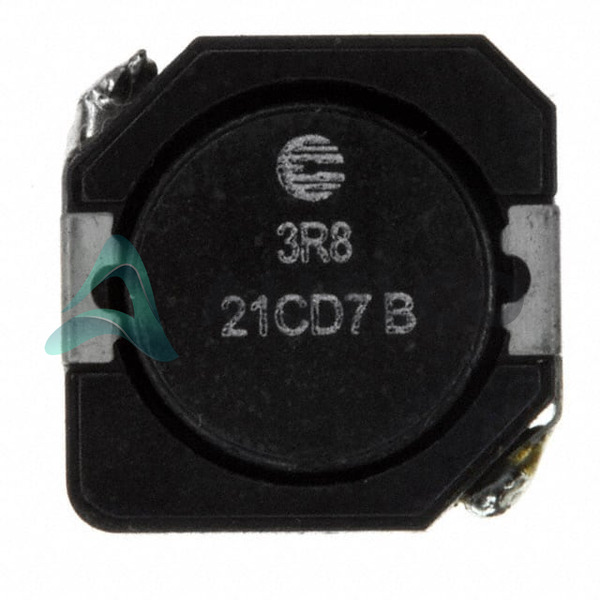

L'image est à titre indicatif, voir les spécifications pour les détails du produit.

~~Favoris~~

DR1040-3R8-R - Eaton - Electronics Division

Fabricant Modèle de produit: DR1040-3R8-R

Fabricant: Coiltronics (Eaton)

Allelco Modèle de produit: 32D-DR1040-3R8-R

Modèle ECAD

Description des pièces: FIXED IND 3.8UH 5.5A 13 MOHM SMD

Description détaillée

Emballage: Nonstandard

Fiche technique: DR10, DRQ, DR Series.pdf
DR1040 Series.pdf

État RoHS

~~Comparer~~

En stock: 50120

Spécifications

Spécifications techniques DR1040-3R8-R
Eaton - Electronics Division - DR1040-3R8-R Spécifications techniques, attributs, paramètres et pièces avec des spécifications similaires à Eaton - Electronics Division - DR1040-3R8-R

Attributs du produit	Valeur des attributs
Fabricant	Coiltronics (Eaton)
Type	Drum Core, Wirewound
Tolérance	±30%
Package composant fournisseur	-
Taille / Dimension	0.413" L x 0.406" W (10.50mm x 10.30mm)
Blindage	Shielded
Séries	DR1040
évaluations	-
Q @ Freq	-
Package / Boîte	Nonstandard
Emballer	Tape & Reel (TR)

Attributs du produit	Valeur des attributs
Température de fonctionnement	-40°C ~ 125°C
Type de montage	Surface Mount
Matériau - Noyau	Ferrite
Fréquence d'inductance - Test	100 kHz
Inductance	3.8 µH
Hauteur - Installé (max)	0.157" (4.00mm)
Fréquence - Auto résonance	-
Résistance cc (DCR)	13mOhm Max
Évaluation actuelle (AMPS)	5.5 A
Courant - Saturation (ISAT)	6.4A

Pièces avec des spécifications similaires

Les trois pièces sur la droite ont des spécifications similaires à celles de Eaton - Electronics Division DR1040-3R8-R

Attributs du produit
Modèle de produit	DR1040-3R8-R	DR1030-3R9-R	DR1050-102-R	DR1030-220-R
Fabricant	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division
Package composant fournisseur	-	-	-	-
Package / Boîte	Nonstandard	Nonstandard	Nonstandard	Nonstandard
Courant - Saturation (ISAT)	6.4A	5.13A	480mA	2.19A
Type	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound
Température de fonctionnement	-40°C ~ 125°C	-40°C ~ 125°C	-40°C ~ 125°C	-40°C ~ 125°C
Type de montage	Surface Mount	Surface Mount	Surface Mount	Surface Mount
Q @ Freq	-	-	-	-
Fréquence d'inductance - Test	100 kHz	100 kHz	100 kHz	100 kHz
Fréquence - Auto résonance	-	-	-	-
évaluations	-	-	-	-
Séries	DR1040	DR1030	DR1050	DR1030
Taille / Dimension	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.413" L x 0.406" W (10.50mm x 10.30mm)	0.413" L x 0.406" W (10.50mm x 10.30mm)
Évaluation actuelle (AMPS)	5.5 A	4.3 A	430 mA	1.8 A
Emballer	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
Résistance cc (DCR)	13mOhm Max	20mOhm Max	1.95Ohm Max	114.6mOhm Max
Hauteur - Installé (max)	0.157" (4.00mm)	0.118" (3.00mm)	0.197" (5.00mm)	0.118" (3.00mm)
Blindage	Shielded	Shielded	Shielded	Shielded
Tolérance	±30%	±30%	±30%	±30%
Matériau - Noyau	Ferrite	Ferrite	Ferrite	Ferrite
Inductance	3.8 µH	3.9 µH	1 mH	22 µH

Fiche technique DR1040-3R8-R PDF

Téléchargez DR1040-3R8-R PDF DataSheets et Documentation Eaton - Electronics Division pour DR1040-3R8-R - Eaton - Electronics Division.

Emballage PCN: Shipping Box and Labels 05/Jan/2018.pdf
Feuilles de données: DR10, DRQ, DR Series.pdf DR1040 Series.pdf
Ressources de conception: DR1040 Series Spice Data.pdf
