Sn74lvc4245apwr est un convertisseur de bus bidirectionnel avec une largeur 8 bits produits par Texas Instruments.Il utilise la technologie CMOS à basse tension et se caractérise par une faible consommation d'énergie, une plage de tension de fonctionnement à grande vitesse et large.Cet appareil est largement utilisé dans l'équipement de communication, les systèmes numériques, les périphériques informatiques et d'autres domaines.Dans cet article, nous fournirons une description détaillée des paramètres et des performances du SN74LVC4245APWR.
SN74LVC4245APWR Présentation
Le SN74LVC4245APWR est un émetteur-récepteur de bus à huit voies non inversé et un levier de vitesses de 3,3 V à 5 V avec une sortie à trois états.Cet appareil est conçu pour la communication asynchrone entre les bus de données.Selon le niveau logique de l'entrée de contrôle de direction (DIR), le SN74LVC4245APWR est capable de transférer des données du bus A vers le bus B, ou du bus B vers le bus A.L'entrée d'activation de sortie permet à l'utilisateur de désactiver éventuellement l'appareil, isolant efficacement le bus.
Le SN74LVC4245APWR prend en charge le transfert de données bidirectionnel entre deux niveaux indépendants et a une large plage de tension d'entrée et de sortie de 1,65 V à 5,5 V, ce qui le rend compatible avec une variété de familles logiques.L'appareil est équipé de 8 ports d'entrée / sortie indépendants, chacun peut être configuré individuellement en mode d'entrée ou de sortie.La commutation entre les ports est contrôlée par des broches de commande, ce qui donne au SN74LVC4245APWR un degré élevé de flexibilité et de facilité d'utilisation.De plus, le SN74LVC4245APWR dispose de fonctions de décalage et de limitation du niveau de courant qui protègent les ports d'entrée / sortie de la surtension ou de la sous-tension.Dans le même temps, l'appareil dispose également de fonctions de protection sur-monnaie et court-circuit pour s'assurer que l'appareil lui-même ne sera pas endommagé lorsqu'un défaut externe se produit.Ces mesures de protection permettent au SN74LVC4245APWR de maintenir des performances stables dans des environnements de travail complexes.
Alternatives et équivalents:

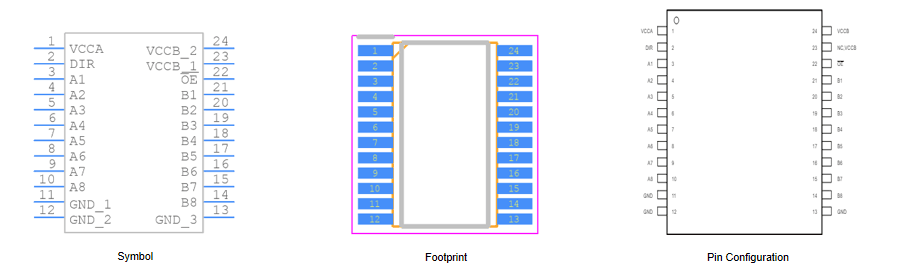

SN74LVC4245APWR Symbole, empreinte et configuration de la broche
SN74LVC4245APWR Recommandations d'alimentation
Les dispositifs de traduction de niveau TI offrent une opportunité de conception de signaux à tension mixte réussie.Une séquence d'alimentation appropriée doit toujours être suivie pour éviter un courant d'alimentation excessif, une affirmation en bus, des oscillations ou d'autres anomalies causées par des bornes de dispositifs mal biaisées.Prenez ces précautions pour se prémunir contre de tels problèmes de mise sous tension:
Attachez l'OE à la VCCA avec une résistance de traction afin qu'elle s'accumule avec VCCA.
Connectez la masse avant que toute tension d'alimentation ne soit appliquée.
Alimentez le côté de commande de l'appareil (VCCA pour ces quatre appareils).
Selon la direction du chemin de données, DIR peut être élevé ou faible.Si Dir High est nécessaire (un bus de données B), rampez-le avec VCCA.Sinon, gardez DIR bas.
SN74LVC4245APWR Spécifications
• SN74LVC4245APWR appartient à la catégorie des émetteurs-récepteurs de bus.
• Le fabricant de SN74LVC4245APWR est Texas Instruments.
• SN74LVC4245APWR a 8 circuits et 8 canaux.
• Son délai de propagation est de 6,7 ns.
• Il sera expédié dans des emballages de ruban adhésif pour permettre un montage rapide et une livraison sûre.
• Sa tension d'alimentation de fonctionnement minimale de 2,7 / 4,5 V, tandis que son maximum est de 3,6 / 5,5 V.
• Ce levier de vitesses a une température de fonctionnement minimale de -40 ° C et un maximum de 85 ° C.
• Son courant de sortie de bas niveau est de 24 mA et le courant de sortie de haut niveau est de -24 mA.
• Le SN74LVC4245APWR a une longueur de 7,8 mm, une largeur de 4,4 mm et une hauteur de 1,15 mm.
Comment utiliser SN74LVC4245APWR?
Voici les étapes générales pour l'utilisation du SN74LVC4245APWR:
Connexion d'alimentation: Tout d'abord, assurez-vous de fournir une puissance appropriée au SN74LVC4245APWR.L'appareil a deux rails d'alimentation indépendants, le port B a VCCB, réglé sur 3,3 V, et le port A a VCCA, réglé sur 5V.De cette façon, il permet la conversion d'un environnement de 3,3 V à un environnement 5V et vice versa.
Connexion de bus de données: nous connectons le bus A et B A aux ports correspondants de SN74LVC4245APWR respectivement.Ces bus sont des canaux utilisés pour transmettre des données.
Contrôle de direction: nous contrôlons la direction de la transmission des données via la borne d'entrée DIR (Contrôle de direction).Le niveau logique de DIR détermine si les données sont transférées du bus A vers le bus B ou du bus B vers le bus A.
Configuration des broches: nous utilisons les broches 2 à 11 et la broche 14 à 23 du SN74LVC4245APWR pour configurer le chemin de données.Ces épingles sont alignées sur les sorties traditionnelles 245 terminales, permettant aux concepteurs la flexibilité de les configurer au besoin.
Conversion de niveau: SN74LVC4245APWR a un circuit de conversion de niveau qui peut convertir automatiquement le niveau du port d'entrée au niveau du port de sortie et vice versa.Cela garantit une communication correcte entre les appareils opérant dans différents environnements de tension.
Circuit de protection: Le dispositif contient également un circuit de limitation de courant, un circuit de protection sur-courgent et court-circuit pour protéger les ports d'entrée / sortie contre les dommages.Dans des conditions anormales, ces circuits de protection fonctionnent automatiquement pour éviter d'autres dommages à l'équipement.

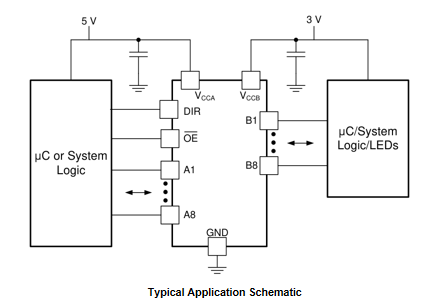

SN74LVC4245APWR Informations sur l'application
L'épingle du périphérique SN74LVC4245APWR permet au concepteur de passer à un appareil normal de 3,3 V ou 5-5-V 20-PIN '245 sans rediffusion de la carte.Le concepteur utilise les chemins de données pour les broches 2 à 11 et la broche 14 à 23 du SN74LVC4245APWR pour s'aligner avec le Pinout de l'appareil SN74LVC4245APWR conventionnel.SN74LVC4245APWR est un périphérique CMOS à lecteur élevé qui peut être utilisé pour une multitude d'applications de type d'interface de bus où le lecteur de sortie ou la longueur de trace de PCB est une préoccupation.
SN74LVC4245APWR Les nouvelles technologies et tendances de
Le convertisseur de niveau bidirectionnel SN74LVC4245APWR se développera dans la direction suivante:
Fonctions numériques
Avec le développement de la technologie numérique, le futur SN74LVC4245APWR peut ajouter plus de fonctions numériques, telles que l'I2C ou l'interface SPI.Ces interfaces rendront la configuration et le contrôle de SN74LVC4245APWR plus flexibles et pratiques.Grâce à l'interface I2C, les utilisateurs peuvent facilement configurer et surveiller le SN74LVC4245APWR sans circuits complexes ni programmation supplémentaires.
Compatibilité de tension plus large
Alors que la technologie continue de progresser, les normes de tension entre différents appareils et systèmes deviennent de plus en plus diversifiées.Afin de répondre aux besoins de communication entre ces appareils avec différentes normes de tension, le futur SN74LVC4245APWR peut étendre sa plage de tension d'entrée et de sortie pour couvrir une plage de tension plus large.Il pourra connecter de manière transparente les appareils de différentes normes de tension, que la tension de ces appareils soit plus élevée ou inférieure aux niveaux traditionnels de 3,3 V ou 5 VCela améliorera considérablement la flexibilité et la compatibilité du système, ce qui permet aux concepteurs de construire plus facilement des systèmes multi-niveaux complexes.
Intégrer des fonctions supplémentaires
En plus des fonctions de conversion au niveau de base, le nouveau SN74LVC4245APWR peut intégrer des fonctions supplémentaires, telles que la surveillance de la tension, la détection des défauts et les fonctions de diagnostic, pour améliorer la fiabilité du système et la tolérance aux défauts.
Taille plus petite et intégration plus élevée
Alors que la taille des appareils électroniques continue de rétrécir, les futurs SN74LVC4245APWR peuvent adopter des packages de plus petite taille et des conceptions d'intégration plus élevées.Un ensemble plus petit prend non seulement moins de place, mais améliore également les performances globales du système.En utilisant des processus et des matériaux d'emballage avancés, le SN74LVC4245APWR peut atteindre une taille plus petite pour répondre aux besoins des conceptions compactes.Des conceptions intégrées plus élevées peuvent intégrer plus de fonctions dans une seule puce, ce qui contribue non seulement à réduire le nombre de composants requis, mais aussi à réduire la complexité et le coût du système.
Conception de faible puissance
Avec la popularité des appareils mobiles et des produits électroniques portables, la demande de conception à faible puissance augmente.Pour répondre à cette demande, le nouveau SN74LVC4245APWR peut comporter une conception plus économe en énergie visant à prolonger la durée de vie de la batterie et à réduire la consommation d'énergie.Par exemple, il peut introduire une fonction de gestion de l'alimentation intelligente qui surveille la transmission des données sur le bus en temps réel et ajuste intelligemment l'état de travail de la puce en fonction des besoins réels pour atteindre un contrôle de consommation d'énergie plus raffiné et efficace.
Vitesse plus élevée et bande passante
Alors que la vitesse de la communication numérique continue d'augmenter, la demande de convertisseurs de niveau bidirectionnel augmente également.Les versions futures du SN74LVC4245APWR peuvent fournir des vitesses et une bande passante plus élevées pour répondre aux exigences de transmission de données à grande vitesse.
Version à haute température et à qualité industrielle
À mesure que la demande dans des domaines tels que l'automatisation industrielle et l'électronique automobile augmente, la demande de convertisseurs de niveau bidirectionnel à haute température et de qualité industrielle augmente également, de sorte que le futur SN74LVC4245APWR peut être lancé plus adapté aux versions pour les environnements à haute température et les scènes industrielles.La nouvelle haute température et de qualité industrielle SN74LVC4245APWR aura une excellente résistance à haute température et pourra maintenir des performances stables dans des conditions de température extrêmes.
Questions fréquemment posées [FAQ]
1. Qu'est-ce qu'un convertisseur de niveau?
Le convertisseur de niveau logique (également appelé changement de niveau de niveau, traducteur de niveau)) est un petit appareil qui dépasse en toute sécurité les signaux de 5 V à 3,3 V et augmente 3,3 V à 5V.Chaque convertisseur de niveau a la capacité de convertir 4 broches du côté haut en 4 broches du côté bas.Deux entrées et deux sorties sont fournies pour chaque côté.
2. Quel est le remplacement et l'équivalent de SN74LVC4245APWR?
Vous pouvez remplacer le SN74LVC4245APWR par SN74LVC4245ADWR, SN74LVC4245APW ou SN74LVC4245APWT.
3. Qu'est-ce que le SN74LVC4245APWR?
Le SN74LVC4245APWR est un émetteur-récepteur de bus octal conçu pour la communication bidirectionnelle asynchrone entre les bus de données.
4. Quelle est la fonction principale de SN74LVC4245APWR?
Sa fonction principale est de faciliter la traduction au niveau de la tension bidirectionnelle et le tampon du signal entre différents bus ou systèmes.
